Перегрузочный тамбур выносит док за пределы здания: это пристройка из сэндвич-панелей или профлиста, внутрь которой ставят уравнительную платформу и герметизатор проёма. Склад не теряет полезную площадь под приямок и разгонную зону, а микроклимат внутри остаётся стабильным. Поставляем и монтируем тамбуры DoorHan и Alutech.
Тамбур почти всегда выбирают при переоборудовании готового здания под погрузочные работы, когда внутри места под док нет, а пандус строить негде. Инженер выезжает на объект бесплатно и говорит, встанет ли конструкция на вашей площадке.
- Накладной монтаж, конфигурацию стены менять не нужно
- Обшивка сэндвич-панелями или профлистом
- Поставка предварительно собранными модулями
- Монтаж за 3–5 рабочих дней
Из чего состоит перегрузочный тамбур
Конструкция собирается из четырёх основных частей и пристыковывается к фасаду здания:
- Перегрузочная площадка. Стальное основание, на которое опирается вся конструкция и внутри которого монтируется уравнительная платформа. Толщина верхнего листа 6/8 или 8/10 мм в зависимости от серии, расчётная нагрузка до 6 тонн.
- Каркас стен и крыши. Металлические профили, задающие геометрию. При длине от 3000 мм добавляются опоры в задней части, сверху ставятся тросовые растяжки для жёсткости.
- Обшивка. Сэндвич-панели у стандартной серии, профилированный лист у лёгкой. Облицовка бывает одностенной и двустенной, вторая нужна складам со строгим температурным режимом.
- Крыша со скосом. Отводит дождь и талую воду в сторону от машины и герметизатора, а не внутрь дока.
В комплект поставки входят нащельники, доборные элементы на стык тамбура со стеной здания. Они закрывают щели и обеспечивают герметичность примыкания. Внутрь тамбура ставят платформу и герметизатор, снаружи навешивают доковые бамперы и направляющие для колёс.
Виды перегрузочных тамбуров

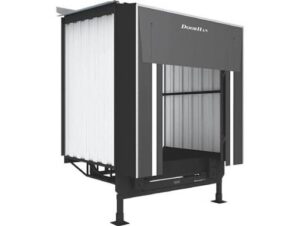

Лёгкая серия
Стены и крыша выполняются из профлиста. Конструкция легче и дешевле стандартной, защищает груз от осадков, ветра и уличной грязи, но хуже держит температуру. Берут на сухие склады, где задача стоит закрыть погоду и сэкономить площадь, а не поддерживать точный микроклимат. Серия DoorHan DHOUSL.
Стандартная серия
Обшивка из сэндвич-панелей с утеплителем. Держит температурный режим, поэтому подходит отапливаемым и холодильным складам, пищевым производствам и фармацевтике. Двустенное исполнение выбирают там, где к температуре предъявляют повышенные требования. Серия DoorHan DHOUS.

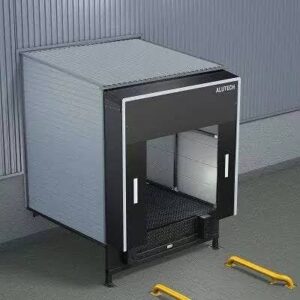

Тамбуры Alutech
Серия DH с обшивкой энергоэффективными сэндвич-панелями. Перегрузочные площадки выпускаются в двух исполнениях по толщине верхнего стального листа: PSL с листом 6/8 мм и PTL с листом 8/10 мм под более тяжёлые динамические нагрузки.
Тамбур комплектуется под конкретный объект: угол примыкания к зданию, длина выноса, цвет обшивки и состав внутреннего оборудования подбираются отдельно.
Когда ставят тамбур, а когда приямок
Это основной вопрос, который решается на замере. Тамбур дороже обычной платформы в приямке, но в ряде ситуаций он единственный работающий вариант.
| Ситуация на объекте | Что выбрать |
|---|---|
| Новое здание, док закладывается в проект | Приямок внутри здания, тамбур не нужен |
| Готовое здание без пандуса, переоборудуется под склад | Тамбур: он сам создаёт нужную отметку для стыковки с фурой |
| Внутри склада нет места под приямок и разгонную зону погрузчика | Тамбур: док выносится наружу, площадь склада сохраняется |
| Холодильный склад, тепло уходит через зону дока | Тамбур стандартной серии с двустенной обшивкой |
| Бетонный пол резать нельзя по условиям аренды | Тамбур или платформа подвесного типа |
| Двор слишком узкий, фуре негде встать под вынос | Тамбур не подойдёт, нужна другая схема дока |
Технические характеристики
| Параметр | Значение |
|---|---|
| Длина выноса | 2000–5000 мм |
| Ширина | около 3400 мм |
| Высота | 4500–5200 мм |
| Нагрузка на перегрузочную площадку | 60 кН (6 000 кг) |
| Толщина верхнего стального листа площадки | 6/8 мм или 8/10 мм |
| Обшивка | сэндвич-панель или профилированный лист |
| Тип облицовки | одностенная, двустенная |
| Дополнительные опоры | устанавливаются при длине выноса от 3000 мм |
| Тип монтажа | накладной, к фасаду здания |
Нестандартные размеры изготавливаются под проект. Если здание строилось по индивидуальному проекту и типовые габариты не подходят, тамбур делают под ваши отметки.
Цены на перегрузочные тамбуры
| Позиция | Цена |
|---|---|
| Тамбур лёгкой серии, вынос 2000 мм | от 340 000 ₽ |
| Тамбур лёгкой серии, вынос 2500 мм | от 380 000 ₽ |
| Тамбур лёгкой серии с усиленной площадкой | от 500 000 ₽ |
| Тамбур стандартной серии из сэндвич-панелей | от 510 000 ₽ |
| Тамбур стандартной серии, двустенная обшивка | от 700 000 ₽ |
| Комплект «тамбур + платформа + герметизатор» | от 1 100 000 ₽ |
Указана стоимость конструкции без монтажа и подготовки основания. Уравнительная платформа, герметизатор, бамперы и ворота считаются отдельными позициями и указаны в смете отдельными строками.
Монтаж, основание и сроки
Тамбур приходит на объект предварительно собранными модулями, поэтому сборка на месте идёт быстро: 3–5 рабочих дней на один пост. Конфигурацию стены менять не нужно, крепление накладное.
Основное требование к площадке — подготовленное основание под опорами. Это бетонная площадка или фундаментные блоки, рассчитанные на вес конструкции вместе с оборудованием и машиной. Схему опор согласовываем до начала работ, чтобы не переделывать бетон.
Срок изготовления под размеры объекта обычно составляет от трёх до шести недель. По стандартным типоразмерам бывает быстрее, по нестандартным дольше. На замере называем реальный срок по каждому варианту.
Чем комплектуют тамбур
Сам по себе тамбур это только оболочка. Работать док начинает после того, как внутрь встанет уравнительная платформа, а на проём встанет герметизатор. Проём закрывают промышленные секционные ворота, на складах с непрерывной отгрузкой ставят скоростные ворота.
Если тамбур на объекте поставить негде, задачу «здание без пандуса» решают мобильной рампой или подъёмным столом. Весь список собран в разделе перегрузочное оборудование.
Вопросы и ответы
- Чем перегрузочный тамбур отличается от герметизатора проёма?
- Тамбур-шлюз и перегрузочный тамбур: это одно и то же?
- Нужен ли фундамент под перегрузочный тамбур?
- Сколько времени занимает установка тамбура?
- Какую серию выбрать: лёгкую или стандартную?
Герметизатор уплотняет стык между кузовом и проёмом, это рама с полотнами глубиной около метра, которая крепится на фасад. Тамбур представляет собой полноценную выносную пристройку, внутри которой размещают и платформу, и герметизатор. Тамбур ставят, когда внутри здания нет места под док.
В складской тематике да, «шлюз-тамбур» и «перегрузочный тамбур» обозначают одну конструкцию. Не путайте с тамбур-шлюзом в противопожарном смысле: там речь идёт о помещении с подпором воздуха по нормам пожарной безопасности, и к перегрузочному оборудованию оно отношения не имеет.
Нужно подготовленное основание под опорами конструкции: бетонная площадка или фундаментные блоки, рассчитанные на вес тамбура вместе с оборудованием. Полноценный фундамент под всю площадь не требуется. Схему опор согласовываем до начала работ.
Сборка одного тамбура на подготовленном основании занимает 3–5 рабочих дней. Конструкция приходит предварительно собранными модулями, поэтому монтаж идёт быстро. Дольше всего ждать изготовления: обычно от трёх до шести недель в зависимости от серии и размеров.
Если задача закрыть груз от осадков и ветра на сухом складе, хватает лёгкой серии из профлиста. Если внутри поддерживается температурный режим, нужна стандартная серия из сэндвич-панелей, а для холодильных складов двустенное исполнение. Разница в цене окупается за счёт экономии на отоплении и охлаждении.
